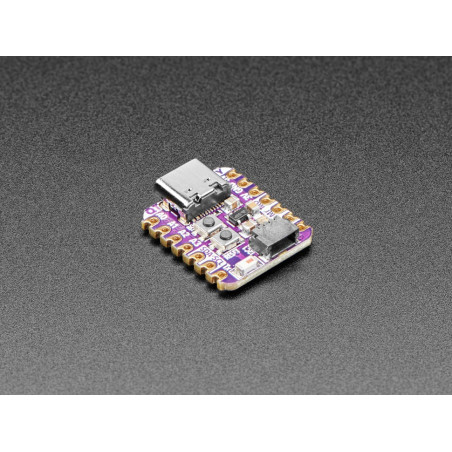

Adafruit QT Py ESP32 S2 4MB Flash 2MB PSRAM

DESCRIPTION

La version QT Py est la plus petite déclinaison des cartes à base de microcontrôleurs de chez Adafruit. Dans cette version sur base d'ESP32 S2, un all-in-one chip intégrant un microcontrôleur ESP32 Xtensa dual core à 240MHz, le Wifi et Bluetooth (BLE), l'ensemble des passifs et oscillateurs pour un maximum de performance ainsi que 4MB de flash et 2MB de PSRAM. Adafruit a ajouté un convertisseur USB UART pour le programmer au travers de l'USB type C. Cette carte possède également des boutons, une LED Neopixel et un connecteur Stemma QT.

Cette carte est livrée avec le connecteur STEMMA QT qui est un port I2C et alimentation pouvant être utilisé avec n'importe quel capteur ou accessoire STEMMA QT. Ecran OLED, appareil de mesure inertielle ou environnementale. Tout est plug-and-play grâce aux connecteurs STEMMA QT compatibles SparkFun Qwiic pour le bus I2C, vous n'avez donc même pas besoin de souder. Branchez simplement un câble compatible et connectez-le au MCU de votre choix et vous êtes prêt à charger le programme. Les modules SparkFun Qwiic ou Seeed Grove I2C fonctionnent également avec ce câble adaptateur.

Le brochage et la forme de la QT Py sont compatibles avec le Seeedstudio Xiao, avec des pastilles ouvertes pour que vous puissiez le souder à plat sur un circuit imprimé.

En plus du connecteur QT, la carte dispose également d'une Led Neopixel RGB (avec une broche d'alimentation contrôlable pour permettre un fonctionnement à très faible consommation) et un bouton de Reset (pour redémarrer votre programme ou appeler le bootloader). Fonctionne avec Arduino IDE.

CARACTERISTIQUES TECHNIQUES

• Même taille, format et brochage que Seeed Xiao
• Connecteur USB type C
• Microcontrôleur ESP32 S2 240MHz Xtensa.
• Wifi et Bluetooth (BLE)
• 4MB Flash
• 2MB PSRAM
• Convertisseur USB UART avec USB natif
• Peut être utilisé avec Arduino IDE
• Led RGB Neopixel adressable sur la carte
• 13 broches GPIO
• 11 sur les blocs de connexion, 2 de plus sur le connecteur QT
• 10 entrées analogiques 12 bits
• Une sortie analogique 8-bit DAC
• Sorties PWM sur n'importe quelle broche
• Deux ports I2C, l'un sur les circuits imprimés et l'autre avec le connecteur STEMMA QT plug-n-play
• UART matériel en plus de l'UART série USB
• SPI matériel sur les broches périphériques SPI haute vitesse
• I2S matériel sur toutes les broches
• 5 x Capacitive Touch sans composants supplémentaires requis
• Bouton de reset pour redémarrer votre code.
• Régulateur 3,3V avec puissance de crête de 600mA
• Light sleep: 2-4mA et deep sleep à 70µA
• Dimensions: 21.8x17.9x5.7mm
• Poids: 2.1g

TUTORIELS / LIENS

• Guide officiel Adafruit: https://learn.adafruit.com/adafruit-qt-py-esp32-s2
